| 参数项 | 参数 |
| 产品名称 | HPLC运维手持终端 |
| 型号 | ZW-HPLCOPHT01 |
| 尺寸 | 长175mm、宽101mm、高36.5mm |
| 数据接口 | HPLC、蓝牙、RS-485、RS-232、红外 |
| 屏幕 | 材质：OLED；像素:128*64；颜色：黑白 |
| 电池信息 | 容量：5000mAh；充电功率：10w |
| 系统 | 嵌入式 |
| 包装清单 | 本机*1、六芯航空自锁连接专用接线*1、充电线（HPLC信号接入线）*1 |
1、 外形及安装尺寸

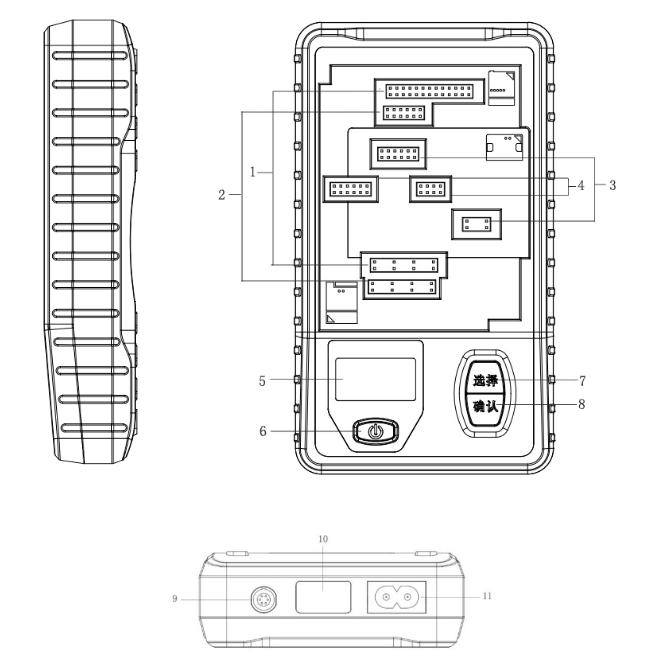

尺寸规格：长175mm、宽101mm、高36.5mm，外形如下图：
其中标号对应如下：
| 1 | CCO接口 |
| 2 | 三相STA接口 |
| 3 | 单相STA接口 |
| 4 | 单相STA接口（物联电能表） |
| 5 | OLED显示屏 |
| 6 | 开关 |
| 7 | 选择键 |
| 8 | 确认键 |
| 9 | 集中器485/232通信接口 |
| 10 | 红外通信接口 |
| 11 | 单相220V交流电源接口 |
2、 显示方式
使用OLED显示信息，显示区域29.42*14.70（mm），分辨率：128像素（长）*64像素（宽）；OLED应具有发光显示，显示色为白色，背景色为黑色。
3、 功能
(1) 单相通信单元故障识别
(2) 三相通信单元故障识别
(3) 集中器通信单元故障识别
(4) 模块插入识别功能
(5) HPLC接收发射能力测试
(6) 采集器本地通信故障识别
(7) 电能表整机本地通信故障识别
(8) HPLC通信协议一致性测试
(9) HPLC网络及深化应用功能测试
● 档案同步
● 通信性能监测和网络优化
● 高频采集测试
● 相位及相序信息查询
● 版本和ID管理
(10) 载波监控统计分析
(11) 现场作业终端通信
(12) 电源管理功能
(13) 升级功能
